ハイブリッド・ファン シリーズ

温度ムラを解消 オフィスの温度を快適に HYBRID-FAN シリーズ 空調効率最大20%アップ 設定温度の1~3℃変更が可能 電気代・CO2排出量削減 工事不要で取り付けが簡単

天井の空調機にファンを取付けるだけでエアコンの直撃風を解消。
空調効率がアップし、電気代が削減できます。

ファンはエアコンの風で動くので、電気代はかかりません。
室内の空気を循環させる事で、温度ムラを解消。
結果、エアコン設定温度が1~3℃変更でき、電気代・CO2の削減につながります。

  • 効果は環境等諸条件により異なります。

重要なお知らせ

室内温度の変化(天井と床付近の温度を時間軸で表示)

エアコン冷房時

ハイブリッドファンを使用すると温度差が約1℃に

ハイブリッド・ファン導入前

時間 0 2 4 6 8
天井付近温度 28.0 26.6 27.2 27.6 28.5
床付近温度 28.0 14.5 15.1 15.2 15.5

ハイブリッド・ファン導入後

時間 0 2 4 6 8
天井付近温度 28.0 25.4 25.1 25.8 25.6
床付近温度 28.0 24.4 24.2 24.8 24.8

エアコン暖房時

ハイブリッドファンを使用すると温度差が約1℃に

ハイブリッド・ファン導入前

時間 0 2 4 6 8
天井付近温度 11.0 27.8 28.3 28.8 29.8
床付近温度 11.0 15.3 15.3 15.6 15.9

ハイブリッド・ファン導入後

時間 0 2 4 6 8
天井付近温度 11.0 26.2 26.0 26.4 26.4
床付近温度 11.0 25.3 25.3 25.6 25.6

測定条件

空調機:5馬力のエアコン・部屋広:幅800cm×奥行800cm×高さ260cm
(冷房時)外気温:30℃・室内温:28℃・基本設定:冷房・温度設定:25℃/噴出温度12~13℃
(暖房時)外気温:7℃・室内温:11℃・基本設定:暖房・温度設定:26℃/噴出温度40℃~

  • 空調機を1時間稼働させてから測定を開始。
  • 測定器は放射温度計・気温測定器2台にて測定。
  • データ数値は環境等諸条件により異なります。
電気代を節約

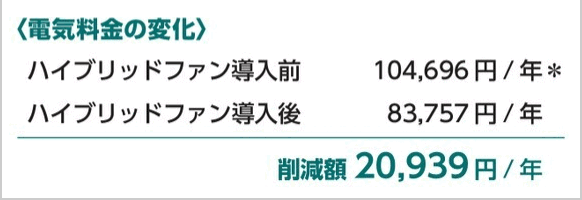

<電気料金の変化> ハイブリッドファン導入前 104,696円/年* ハイブリッドファン導入後 83,757円/年 削減額 20,939円/年
CO2排出量を削減

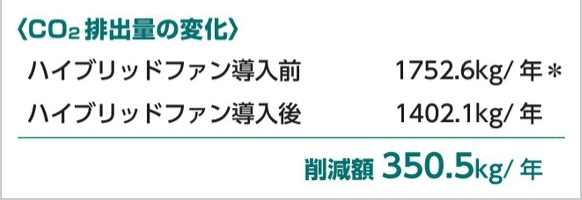

<CO2排出量の変化> ハイブリッドファン導入前 1752.6kg/年* ハイブリッドファン導入後 1402.1kg/年 削減額 350.5kg/年

設定条件

空調機:3馬力のエアコン・所要電力:1.98kw/h/台
稼働率:68%(100%-119日/365日)・電気料金:27円/kw/h(東京電力2022年度実績)
CO2排出量:所要電力:1.98kw/h/台(3馬力)×8時間(1日)×30日(1ヶ月)×12ヶ月(1年)×CO2排出係数0.452kg/hw×稼働率68%

  • 通常のハイブリッド・ファンを使用する事により、エアコンの設定温度を約2℃外気温に近づけることが可能です。
  • 稼働率は、お客様の状況により異なります。
  • 電気料金は、電力各社との契約内容により異なります。
  • 全ての数値データは「株式会社 潮」調べ

ハイブリッド・ファンFA1/FJR 製品仕様

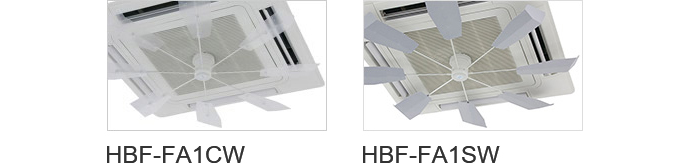

ハイブリッドファンFA1

品番 HBF-FA1CW/SW
価格 オープン価格
カラータイプ
  • 羽根:
    ハーフクリアー(CW)/シルバー(SW)
  • スポーク:シルバー
  • センターメンバー:ホワイト
材質
  • 羽根:プラスチック素材
  • スポーク:アルミ素材
重量 本体 約795g・取り付け金具 約270g
可変範囲 直径900~1,100mm

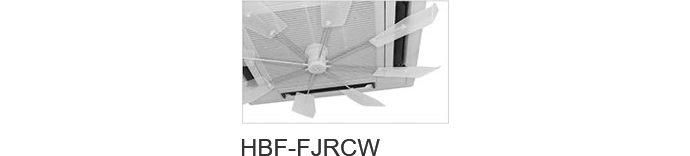

ハイブリッドファンFJR

品番 HBF-FJRCW
価格 オープン価格
カラータイプ
  • 羽根:
    ハーフクリアー(CW)/シルバー(SW)
  • スポーク:シルバー
  • センターメンバー:ホワイト
材質
  • 羽根:プラスチック素材
  • スポーク:アルミ素材
重量 本体 約800g・取り付け金具 約240g
可変範囲 直径900~1,100mm

取り付け方法

対応空調タイプ

950mm×950mm
(正方形タイプ)
1,100mm~1,700mm×950mm
(長方形タイプ)

ハイブリッドファン対応エアコンフィルター

※こちらの商品は販売終了いたしました。

エアコン内部の汚れを軽減!【浮遊汚れを協力キャッチ[集塵]】【エアコン内部や天井汚れを防ぐ[防汚]】【エアコンの稼働率UP[省エネ]】【微細な花粉もしっかりキャッチ[花粉症対策]】

フィルターを貼るだけでホコリ花粉をキャッチ!

通気性と、ろ過効率を両立した独自の立体構造
通気性を高めながら、ゴミが目詰まりしにくい独自の立体構造を採用することで、通気性とろ過効率を両立しています。
エアコンの稼働率 UP
エアコン稼働時に最適な通気量を担保しつつ、エアコン機能を阻害しないため、省エネを実現しながらエアコン内部や吹き出し口の汚れを防げます。

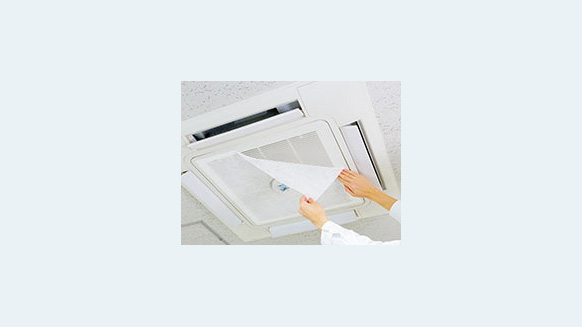

取り付け方

シールのように貼るだけ!

通気性を確保して、 エアコンへの負担を配慮!

自由にカットして寸法を調整することができます。
裏面の剥離紙と一緒にハサミなどでカットしてください。

ご購入の前に!

エアコンの対応機種
エアコンの吸気口の寸法が図の寸法に対応している 「天井埋め込み型・天井吊り下げ型・壁掛け型・床置き型」エアコン
ハイブリッドファンの対応機種
台座・プレートの直径が11cm以内のハイブリッドファン
  • 本製品の中央部にあるミシン目を切り取ることでハイブリッドファンと併用してご使用頂くことが可能です。

お取り替えの目安

汚れで織模様がくっきり浮き出てきたら取り替えサインです。

  • 汚れの一例です。

ご使用上の注意

  • 製品はエアコン吸気口専用フィルターです。換気扇やレンジフードなど、表示用途以外での使用はお控えください。
  • エアコンの内部の汚れを軽減するものです。ホコリ、花粉などの種類によっては除去できないものがあります。
  • フィルターを取り外した際、まれに貼り付け用の粘着のりがエアコン側に残る場合があります。 固く絞った布で水拭きをしてください。
品番 FLT57-10
本体価格 オープン価格
枚数(1パック) 2枚
サイズ(mm) 570×570
包装/梱包(パック) 1/60
カラー ホワイト
材質 不織布
質量 約94g

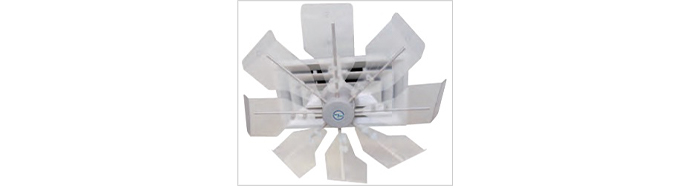

ハイブリッド・ファン SJR 製品仕様

ハイブリッド・ファンSJR

品番 HBF-SJRCW
価格 オープン価格
カラータイプ
  • 羽根:ハーフクリアー
  • スポーク:シルバー
  • センターメンバー:ホワイト
材質
  • 羽根:プラスチック素材
  • スポーク:アルミ素材
重量 本体 約680g
大型用取り付け金具を使用した場合:約320g
小型用取り付け金具を使用した場合:約255g
可変範囲 直径700mm~900mm

対応空調タイプ

二方向吹き出し口
800~1,400mm×550~700mmまで
(長方形タイプ、中央部鉄板)
※別売りのHBF-JM2(マグネット)のご利用で取り付けが可能です。
天井吹き出し口(丸)
(直径500mm~830mm迄)
天井吹き出し口(角)
(一辺が500mm~830mm)

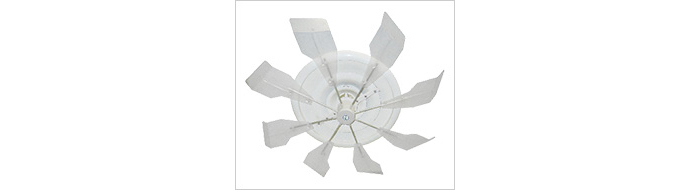

ハイブリッド・ファン TJR 製品仕様

ハイブリッド・ファンTJR

品番 HBF-TJRCW
価格 オープン価格
カラータイプ
  • 羽根:ハーフクリアー
  • スポーク:シルバー
  • センターメンバー:ホワイト
材質
  • 羽根:プラスチック素材
  • スポーク:アルミ素材
重量 本体 約530g・取り付け金具 約255g
可変範囲 直径500mm ~ 700mm

対応空調タイプ

二方向吹き出し口
650~1,100mm×550mmまで
(長方形タイプ、中央部鉄板)
※別売りのHBF-JM2(マグネット)のご利用で取り付けが可能です。
天井吹き出し口(丸)
(直径500mm以下)
天井吹き出し口(角)
(直径500mm以下)
照明間吹き出し口
(吹き出し口が長辺700mm以下)

エアコンの中央部の吸い込み口がスチール(鉄板)の場合はハイブリッド・ファン用 マグネット(別売)が必要です。

※HBF-JM2は当社での取扱を終了いたしました。

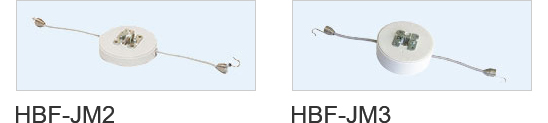

ハイブリッド・ファン用マグネット

品番 HBF-JM2、HBF-JM3
価格 オープン価格
対応機種 HBF-FA1CW ・ HBF-FJKCW/SW ・ HBF-STJKCW ・ HBF-TJKCW
HBF-FJRCW/SW ・ HBF-SJRCW ・ HBF-TJRCW
  • 落下防止スローブ付き
  • 取り付け面が、スチール製で平坦な場合に限り使用できます。
    (取り付け部が、アルミ、ステンレス、及びプラスチック等の非磁気性材料の場合は取り付けできません。)
  • HBF-JM3はフラップの大きい空調機に対応するため、HBF-JM2よりも厚みを約19㎜増やした製品です。

ハイブリッド・ファン TR1 製品仕様

※HBF-TR1CWは当社での取扱を終了いたしました。

ハイブリッド・ファンTR1

品番 HBF-TR1CW
価格 オープン価格
カラータイプ
  • 羽根:ハーフクリアー
  • スポーク:シルバー
  • センターメンバー:ホワイト
材質
  • 羽根:プラスチック素材
  • スポーク:アルミ素材
重量 本体 約550g・取り付け金具 約150g
可変範囲 直径500mm ~ 700mm

対応空調タイプ

一方向吹き出し口

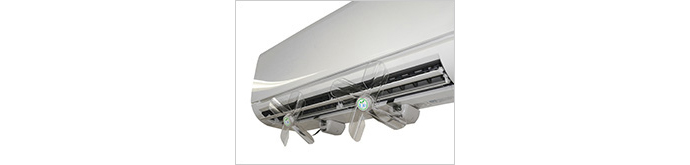

エココプター1号D 製品仕様

※ECOCO-1Dは当社での取扱を終了いたしました。

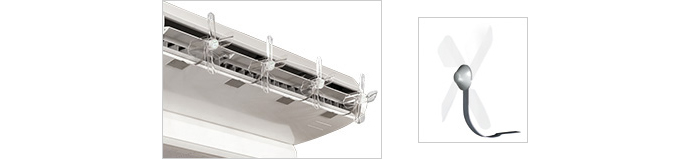

エココプター1号D

品番 ECOCO-1D
価格 オープン価格(2台1セット)
カラー
  • 羽根:クリアー
  • ステー:シルバー
材質
  • 羽根:プラスチック素材
  • ステー:ステンレス素材/プラスチック素材/鉄
  • 保持具:鉄/プラスチック素材
重量 本体(ステー取付時1台):約70g
保持具:約62g
取付可能空調 家庭用(壁掛型)エアコン
  • エアコンのメーカー・機種等により、吹き出し風量が微風等の弱い風量の時、
    エココプターのプロペラが回転しないことがあります。

対応空調タイプ

  • 取付け部の幅(A)が80mm~170mmのエアコンに限り、取り付けることができます。
  • 吹き出し口の開閉パネルが、エアコンの底面より3cm以上下がる場合はお取り付けいただけません。
  • 開閉のパネルが開いたときにステーに当たります。このようなエアコンには取り付けないでください。
  • エアコンの下部に、カーテンレールやハリ等があり、60mm以上の空きスペースが無い場合、お取付いただけません。

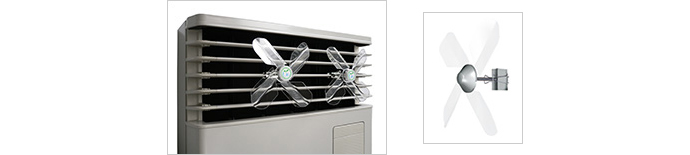

エココプター2号N 製品仕様

※ECOCO-2Nは当社での取扱を終了いたしました。

エココプター2号N

品番 ECOCO-2N
価格 オープン価格(2台1セット)
カラー
  • 羽根:クリアー
  • スポーク・クリップ:シルバー
材質
  • 羽根:プラスチック素材
  • 取付クリップ:鉄/プラスチック素材
重量 本体(クリップ付シャフト取付時1台):約59g
取付可能空調 5馬力までの床置型エアコン
  • エアコンのルーバー(スイングする部分)には取り付けないで下さい。
  • 壁面や天井面の格子状の吹き出し口には取り付けないで下さい。

対応空調タイプ

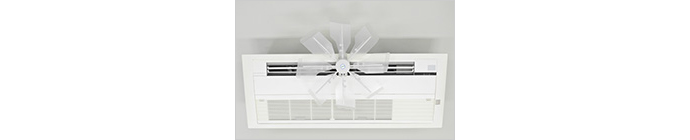

エココプター3号J 製品仕様

※ECOCO-3Jは当社での取扱を終了いたしました。

エココプター3号J

品番 ECOCO-3J
価格 オープン価格(2台1セット)
カラー
  • 羽根:クリアー
  • ステー:シルバー
材質
  • 羽根:プラスチック素材
  • ステー:ステンレス素材/プラスチック素材/鉄
  • 保持具:鉄
重量 本体(ステー取付時1台):約63g 保持具:約20g
取付可能空調 天吊り型エアコン

対応空調タイプ

製造元

株式会社 潮(ウシオ)
〒236-0003 横浜市金沢区幸浦2-1-19
TEL.045-780-1077(代表)/FAX.045-783-8005
