パッチパネルを作成する

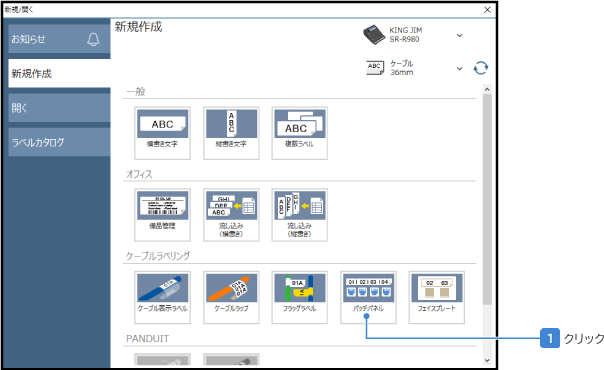

icon ［新規作成］画面の［ケーブルラベリング］から［パッチパネル］をクリックする

［パッチパネル］画面が表示されます。

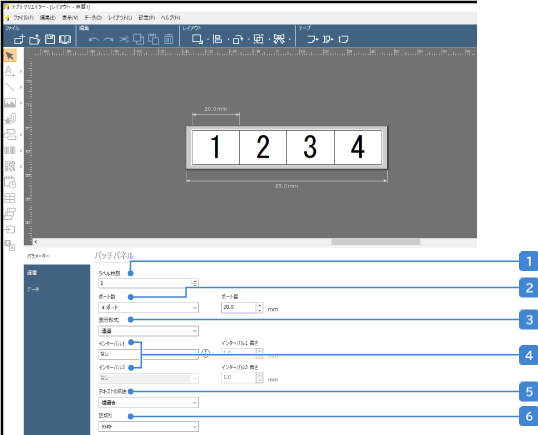

icon ［パラメーター］タブで必要事項を入力する

［パラメーター］タブから、必要に応じて入力内容を設定します。

icn_decimal_01ラベル枚数

作成するラベルの枚数を設定します。2以上に設定した場合、入力した枚数のラベルを作成します。

icn_decimal_02ポート数

ポート数を入力します。1～50まで入力可能です。

「ポート長」から、ポートの幅を入力できます。（2.5～300mmまで）

icn_decimal_03表示形式

表示形式を「連番」または「テキスト/データ流し込み」のいずれかから設定します。表示形式の詳細は、「ケーブルラップを作成する」を参照してください。

参照icon_see「ケーブルラップを作成する」

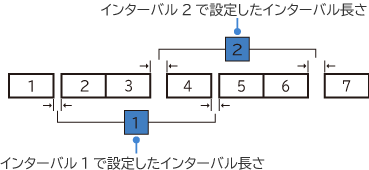

icn_decimal_04インターバル1/インターバル2

ポート間隔を広げるときに設定します。

「インターバル1(2)」でインターバル間のポート数を、「インターバル1(2)長さ」でポート間隔を入力します。インターバルは最大2パターン同時に設定可能です。インターバル2を設定した場合、「インターバル1」と「インターバル2」が交互に適用されます。

icn_decimal_05テキストの向き

テキストの向きを「横書き」「縦書き1」「縦書き2」の3種類から選択できます。

横書き：

縦書き1：

縦書き2：

icn_decimal_06区切り

ポートの間に区切り線を印字します。「実線」、「4ヶ所」、「点線」、「外枠」、「なし」の5種類から選択できます。

実線：

4ヶ所：

点線：

外枠：

なし：

■ ［連番］タブで必要事項を入力する

［パラメーター］タブで表示形式を「連番」に設定した場合、［連番］タブで必要事項を入力します。

各項目の詳細は、「ケーブルラップを作成する」を参照してください。

参照icon_see「ケーブルラップを作成する」

■ ［データ］タブで必要事項を入力する

［パラメーター］タブで表示形式を「テキスト/データ流し込み」に設定した場合、［データ］タブでテキストを入力します。

あらかじめ作成されているExcelなどからデータを流し込みたい場合、［インポート］からデータを選択します。

icon ［印刷］をクリックする

すべての入力が完了したら、［印刷］をクリックし印刷します。

  • パッチパネルで作成できるラベルの最大印刷範囲は1,000mmです。
    変更する際は、テープ設定ツールバーのテープ長でおこなってください。
  • 「テキスト/データ流し込み」でインポートできる最大行は2,000行までです。
