フラッグラベルを作成する

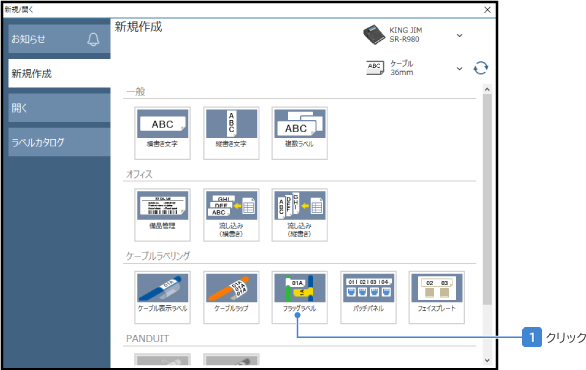

icon ［新規作成］画面の［ケーブルラベリング］から［フラッグラベル］をクリックする

［フラッグラベル］画面が表示されます。

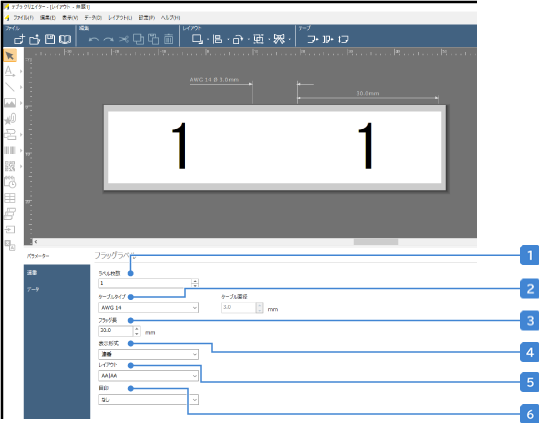

icon ［パラメーター］タブで必要事項を入力する

［パラメーター］タブから、必要に応じて入力内容を設定します。

icn_decimal_01ラベル枚数

作成するラベルの枚数を設定します。2以上に設定した場合、入力した枚数のラベルを作成します。

icn_decimal_02ケーブルタイプ

貼り付けするケーブルタイプの直径に合わせ、自動でラベル幅を変更します。

ケーブル直径を任意の数値で入力したい場合、「任意」を選択します。

icn_decimal_03フラッグ長

フラッグの長さを設定します。2.5～300mmの間で設定可能です。

icn_decimal_04表示形式

表示形式を「連番」または「テキスト/データ流し込み」のいずれかから設定します。表示形式の詳細は、「ケーブルラップを作成する」を参照してください。

参照icon_see「ケーブルラップを作成する」

icn_decimal_05レイアウト

ラベルのレイアウトを4種類から選択できます。

AA｜AA：

右と左に同じ内容を横向きで印字します

AA｜BB：

右と左で異なる内容を横向きで印字します

CC｜CC：

右と左に同じ内容を縦向きで印字します

CC｜DD：

右と左で異なる内容を縦向きで印字します

icn_decimal_06目印

ケーブルに貼付する際の目印を印刷することができます。「4ヶ所」、「中心線」、「なし」の3種類から選択できます。

4ヶ所：

中心線：

なし：

■ ［連番］タブで必要事項を入力する

［パラメーター］タブで表示形式を「連番」に設定した場合、［連番］タブで必要事項を入力します。

各項目の詳細は、「ケーブルラップを作成する」を参照してください。

参照icon_see「ケーブルラップを作成する」

■ ［データ］タブで必要事項を入力する

［パラメーター］タブで表示形式を「テキスト/データ流し込み」に設定した場合、［データ］タブでテキストを入力します。

あらかじめ作成されているExcelなどからデータを流し込みたい場合、［インポート］からデータを選択します。

icon ［印刷］をクリックする

すべての入力が完了したら、［印刷］をクリックし印刷します。

  • 「テキスト/データ流し込み」でインポートできる最大行は2,000行までです。
