［図形の設定］画面について

［図形の設定］画面は、図形を選択してメニューバーの［編集］−［プロパティ］をクリック、図形ブロックをダブルクリックまたは右クリックして［プロパティ］を選択すると表示されます。

タブをクリックし、それぞれの項目を設定します。設定の結果は、右側のイメージで確認できます。

設定変更後、［OK］をクリックすると設定が反映され、レイアウト編集画面に戻ります。

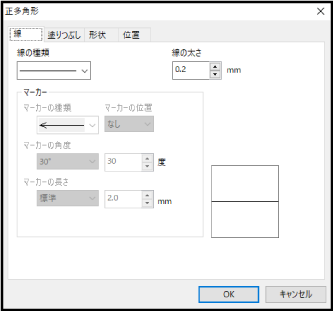

線の種類	線の種類を選択します。
線の太さ	線の太さを選択します。
マーカー	線を矢印にする場合の形状を指定します。

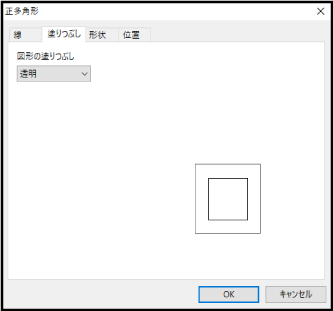

図形の塗りつぶし

図形の模様を選択します。

「パターン」と「グラデーション」を選択した場合は、さらに模様やグラデーションの種類を選択できます。

連続直線や自由線、ベジェ曲線で描画した図形を塗りつぶすときは、あらかじめ［形状］タブの「パスを閉じる」で閉じた図形に設定してください。

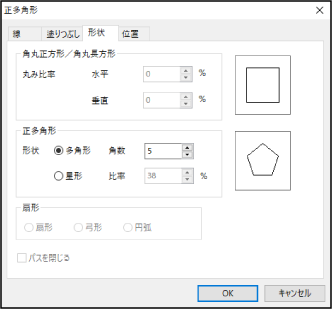

角丸正方形／角丸長方形	角の丸みを%で指定します。
正多角形	形状と角数を指定します。星形の場合は比率も指定します。
扇形	形状を扇形、弓形、円弧から選択します。扇形は円の中心から線が引かれた扇形になります。弓形は曲線部分を直線で結んだ状態、円弧は曲線部分のみの表示になります。
パスを閉じる	連続直線や自由線、ベジェ曲線で描画した図形を閉じた形状（線で囲まれた図形）にします。塗りつぶしを設定するには、この処理が必要です。

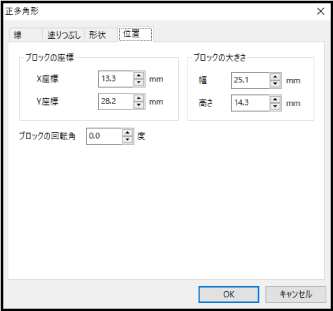

ブロックの座標	図形ブロックの左上の位置を指定します。
ブロックの大きさ	図形ブロックのサイズを指定します。
ブロックの回転角	図形ブロックの回転角度を指定します。
